1 概述

  ARM© Cortex-M 单片机模块采用ARM Cortex-M内核、LQFP48封装的的32位MCU，预装嵌入式Python，仅需1根Type-C数据线(无电流要求)连接至电脑即可交互和开发，板载1路非隔离RS485通信接口，I2C、SPI和UART常用接口已引至板载PC104连接器，接口和尺寸与mikroBUS-L兼容。

特性

  • 默认焊装国产ARM© Cortex-M0+内核、LQFP48封装的32位MCU(更多详情)

  • 预装嵌入式Python，无需Keil MDK等任何开发工具

  • 仅需1根Type-C数据线(无电流要求)连接至电脑即可交互和开发

  • 板载1路非隔离RS485通信接口

  • 接口和尺寸与mikroBUS-L兼容

应用

  • PLC/DCS等工控领域

  • 测试测量监测

  • 工程教育

2 原理

../../../../_images/cmschema.jpg

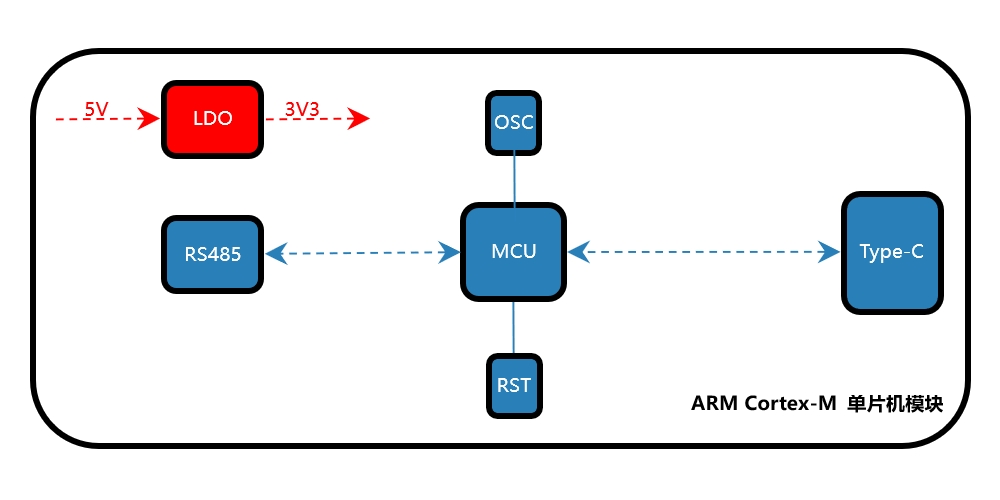

图2.1 原理框图

3 参数

表3.1 主要参数
(除另外说明，均在25℃下测量)

名称

ARM Cortex-M 单片机模块

版本

5.0

电压

4.8~5.2V, Typ.5.0V

电流@5.0V

Typ.18.00mA

通信接口

USB(Type-C)

尺寸

57.15×25.4mm
../../../../_images/Icm-T.png

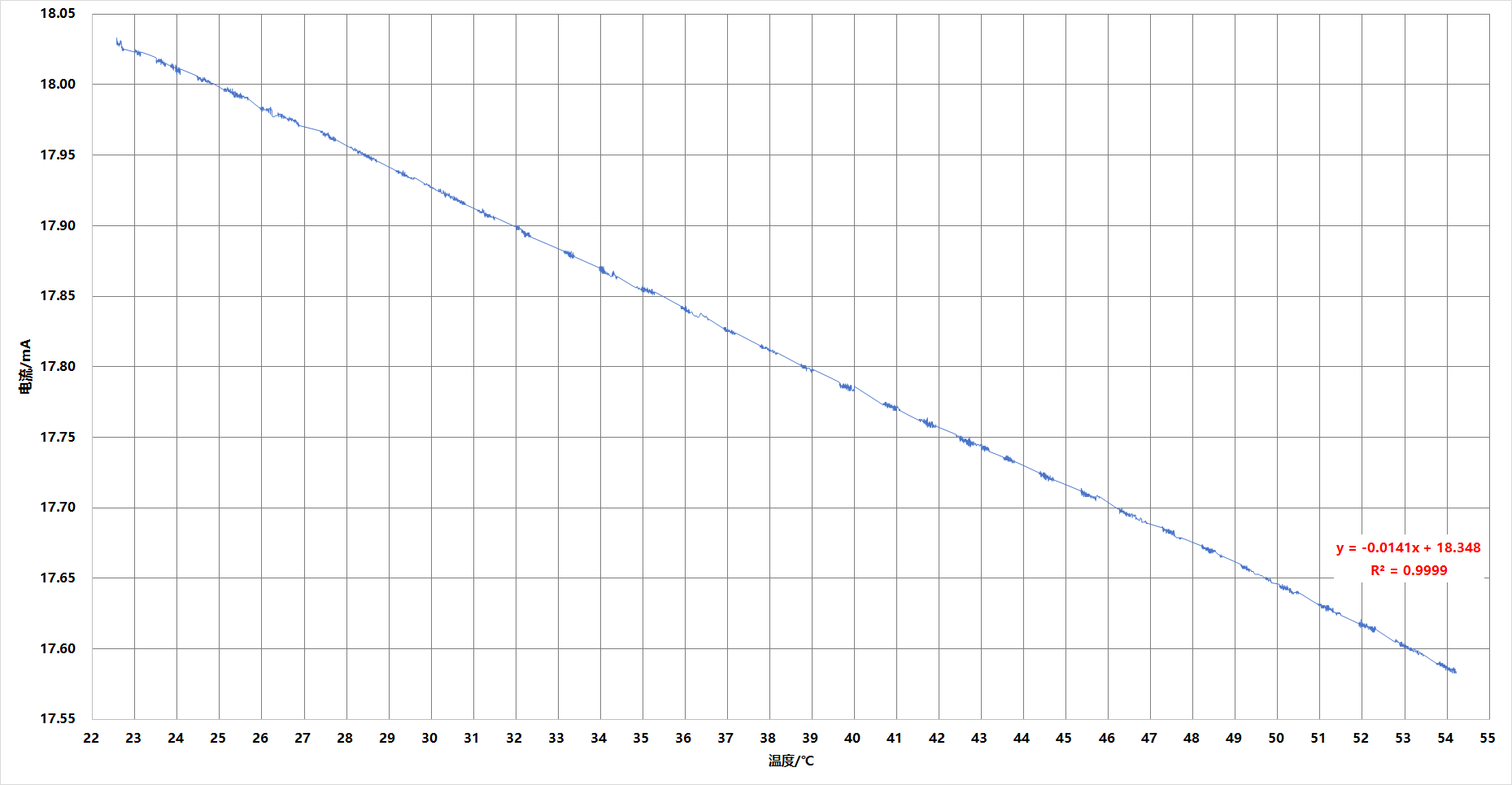

图3.1 电源(5V)电流与温度

4 引脚

../../../../_images/pin.jpg

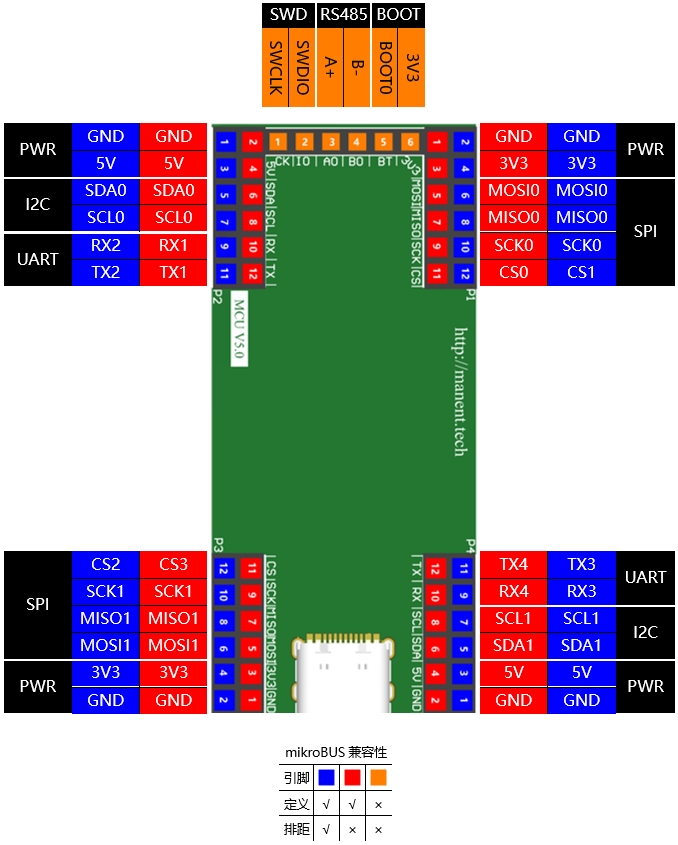

图4.1 引脚定义

5 应用

5.1 首次上电

清单

硬件

  1. 1根Type-C数据线(无电流要求);

软件

  1. 下载一款交互终端如putty、teraterm等，可根据个人喜好选用，强烈推荐使用本公司研发团队专门配置和精简的teraterm。

步骤

  1. 用Type-C数据线将模块连接至电脑，如图5.1.1;

  2. 打开交互终端，选择正确的COM端口和配置(波特率115200bps，8N1)连接至单片机模块;

  3. 按下模块RST按钮后，可以看到终端界面显示如图5.1.2，表示上电启动成功。

../../../../_images/wire.jpg

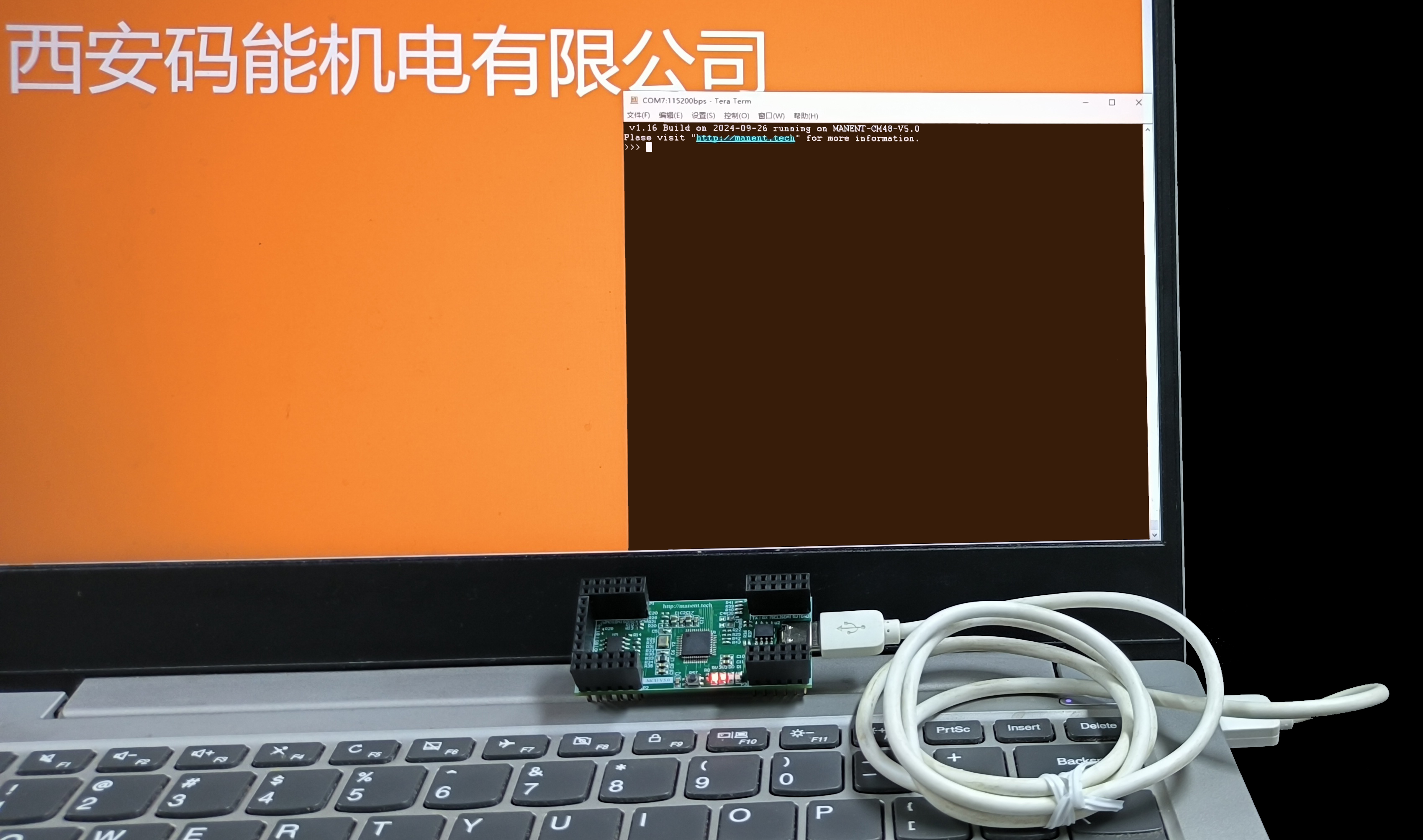

图5.1.1 接线图

../../../../_images/sw4por.jpg

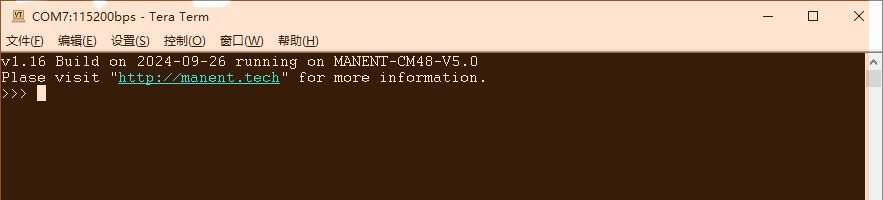

图5.1.2 终端截图

5.2 LED控制

程序5.2.1 LED控制
1from machine import Pin
2l0=Pin(10,0)
3l0(1)
4l0(0)
5l1=Pin(11,0)
6l1(1)
7l1(0)

小心

程序5.2.1中变量l0,l1的首字母为字母L的小写l，而非阿拉伯数字1。

6 尺寸

../../../../_images/cmsize.jpg

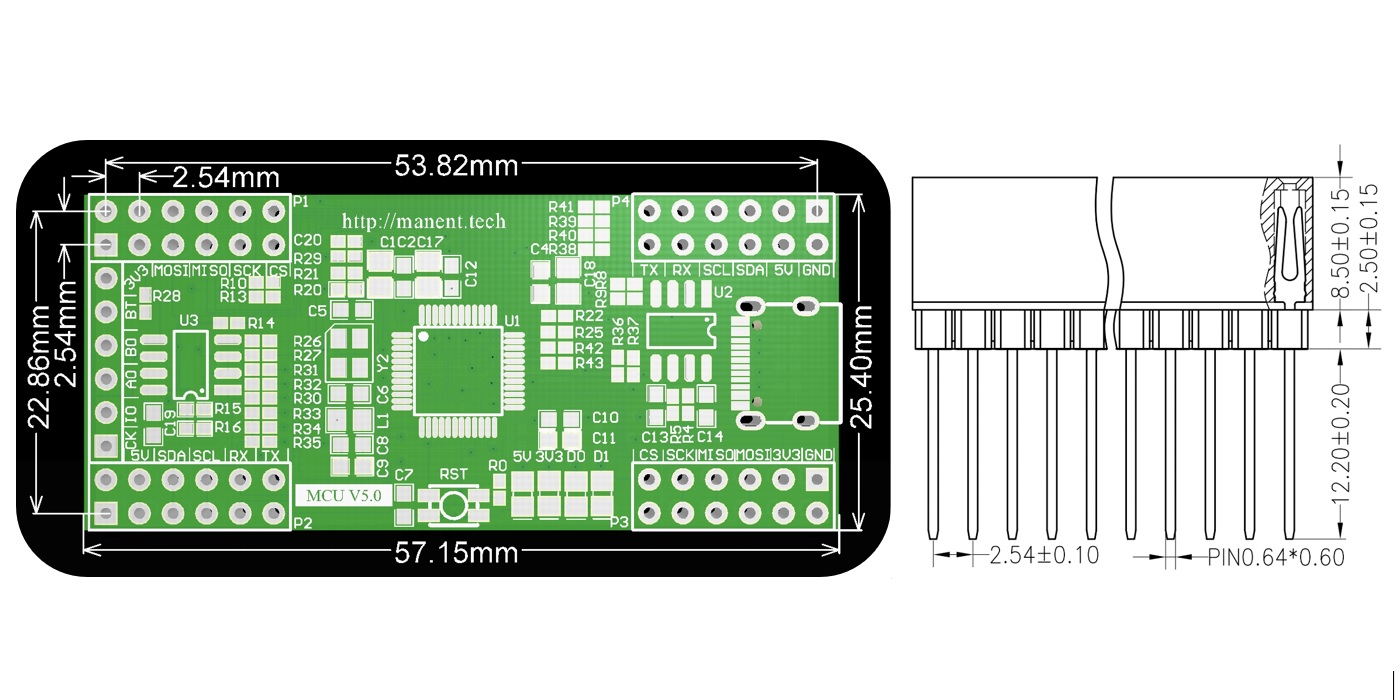

图6.1 尺寸

7 修订

在 1.0 版本加入: 首次编辑，2024年10月1日
